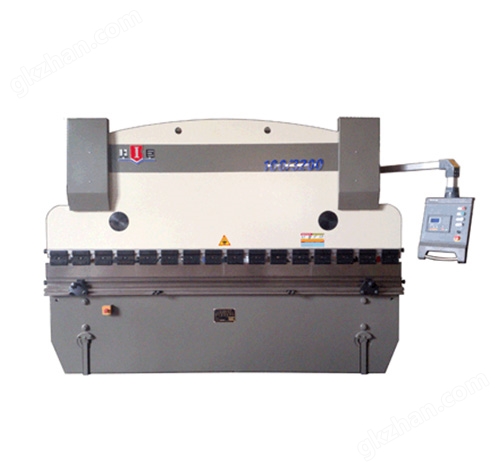

WC67K数控液压板料折弯

返回列表页

参考价

面议

具体成交价以合同协议为准

产品型号

品牌

厂商性质其他

所在地上海市

在线询价收藏产品查看联系电话

联系方式：查看联系方式

更新时间：2023-10-16 08:12:09浏览次数：143次

联系我时，请告知来自智能制造网

产品分类 品牌分类

  冲床
  折弯机

暂无信息

上海巨威剪折机床厂有限公司

经营模式：其他

商铺产品：5条

所在地区：上海上海市

询价 给他留言

产品简介

一、机器的主要技术参数:序号名称数值单位备注1公称压力1000KN2工作台长度3200mm3立柱间距离2600mm4喉口深度320mm5滑块行程150mm6滑块行程调节量100mm7工作台面与滑块开启高度400mm8工作台离地面高度800mm9液压系统工作压力26Mpa10滑块行程速度空载60mm工作8mm回程75mm11主电动机型号Y132M-4功率7

详细介绍

一、机器的主要技术参数:

序号	名称		数值	单位	备注
1	公称压力		1000	KN
2	工作台长度		3200	mm
3	立柱间距离		2600	mm
4	喉口深度		320	mm
5	滑块行程		150	mm
6	滑块行程调节量		100	mm
7	工作台面与滑块开启高度		400	mm
8	工作台离地面高度		800	mm
9	液压系统工作压力		26	Mpa
10	滑块行程速度	空载	60	mm
		工作	8	mm
		回程	75	mm
11	主电动机	型号	Y132M-4
		功率	7.5	kw
		转速	1440	r/min
12	滑块调节电动机	型号	AO2-7114
		功率	0.25	kw
		转速	1400	r/min
13	后挡料调节电动机	型号	Y802-6
		功率	0.55	kw
		转速	910	r/min
14	齿轮泵	型号	NT2-G16F
		流量	16	l/min
		压力	25	Mpa
15	外形尺寸	长	3260	mm
		宽	1430	mm
		高	2550	mm
16	机器重量		6500	kg

二、机器的构造性能及特点：

本机器由床身、工作台、上滑块、模具、后挡料、液压系统、电器系统等组成。主要件

由钢板焊接而成，具有较高的刚性和较高的强度。

1、机架、滑块、工作台采用钢板焊接后，经过回火炉回火处理消除其内应力。整体加工，保证机器结构的稳定性。

2、采用机械同步机构控制滑块同步运行。配置的调节电机带动两侧油缸内的螺杆转动，机械挡块控制行程，保证上滑块相对工作台平行，滑块行程由E10控制，定位精度高，从而保证加工工件的精确角度和直线度。

3、后挡料采用数控系统控制(荷兰DELEM公司DA41数控），挡料的距离调节由电动机带动丝杠和螺母传动（挡料高度可以调节）。自由修正尺寸，精度高。

4、机器设计安装上模补偿结构，通过调整该机构可以确保工件获得较高的折弯精度。

5、配置的模具，上模高度达150mm，相对工件工作范围广，下模四面制作好，可以加工多种板厚材料的V型槽口，并可调节行程可以改变所需的角度。

6、机器的油缸密封件系日本进口，密封性能高，使用寿命长，电器均采用西门子公司产品。液压元件均采用沪产优质产品，从而保证系统长期正常运行。

三．数控系统

DA-41为扭轴同步折弯机两轴控制专用数控系统。采用电子技术，为折弯机的滑块､后挡料和输入/ 输出柔性定义提供了一套的解决方案。支持伺服电机，双速交流电机和变频调速等多种轴控制方式。根据具体应用，可选择双向定位或选择消除丝杠间隙的单向定位。高清晰的LCD显示，提供了清晰而又容易操作的界面。拥有角度和模具参数输入的数据编程。操作者通过表格进行全屏编辑，一目了然。

DA-41特点：

● 高清晰的LCD显示

● 滑块停止位置控制

● 后挡料控制

● 角度编程

● 模具参数设定

● 逃料控制功能

四、机床设计、制造、检验、安装执行并符合下列标准：

1、《板料折弯机技术条件》JB-T2257.1-92

2、《板料折弯机精度》GB-T14349-93

3、《锻压机械安全技术条件》 GB17120-1997

4、《板料折弯机，折边机噪声限制值》ZBJ6200.10-88

五、升级配置

1，后档料用滚珠丝杠，直线导轨，伺服电机；

2，装夹用快速装夹；

六、机床配置

名称	生产厂家
齿轮泵	上海诚捷液压泵有限公司
油缸	本厂专业生产
电气部分	西门子电器
密封圈	日本NOK
E10数显(折弯机）	南京埃斯顿数字技术有限公司
液压件	上海国盛液压件厂
电动机	上海达胜机电制造有限公司
变压器	上海鸿泰、凯利电器厂
折弯机模具	本厂专业生产
剪板机刀片	本厂专业生产
