SJ8-12C高精度时间继电器

【详细说明】

一、用途

SSJ8-11A系列高精度时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高，配合时间级差小的场合。

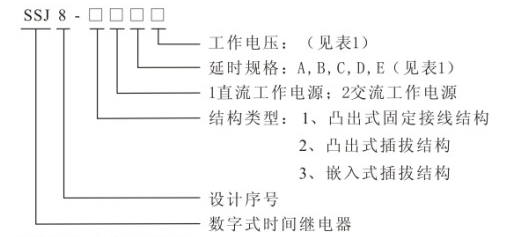

二、产品型号及含义

四、工作原理

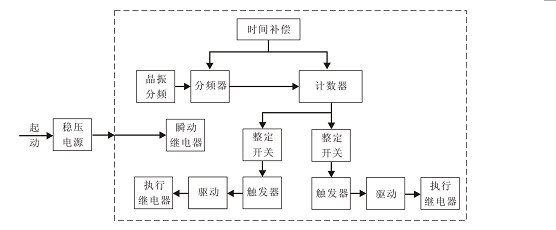

继电器原理框图见图1：

本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。

继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后由计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。

五、使用方法

动作时间整定由独立的两组三位8421码拨盘开关构成，其整定公式为： t = k×T（s）（其中k为整定系数，T为拨盘开关的整定数字）。例如：对SSJ8-21A，k值为0.01,若将T整定为357，则整定时间为0.01×357=3.57（s）；再如将T整定为009，则整定时间为0.01×9=0.09（s）

六、主要技术参数

1.延时范围

A：0.04~9.99S 级差为0.01S

B：0.1~99.9S 级差为0.1S

C：1~999S 级差为1S

D：1~999M 级差为1M

E：1~999H 级差为1H

2.延时*性在基准条件下：

a）延时整定为0.04s~0.99s时，*性不大于3ms；

b）延时整定大于或等于1s时，*性不大于（0.1%整定值+3ms）；

3.延时整定误差在基准条件下，平均误差不大于（0.1%整定值±3ms）。

4.返回时间: 继电器返回时间不大于25ms。

5.功耗: 在额定电压下，继电器功率消耗不大于10W。

6.触点性能在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流电路中，断开容量为30W；在电压不超过250V，电流不超过5A，功率因数为COSφ=0.4±0.1的交流电路中, 断开容量为250VA。继电器的电寿命为104次。

7.介质强度

继电器各导电路对外露的非带电金属部分及外壳之间，应能承受2kV（有效值）, 50Hz的交流试验电压，历时1min的试验，应无绝缘击穿或闪络现象。

8.绝缘电阻

继电器各导电端子连在一起对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻，其值应不小于300MΩ。

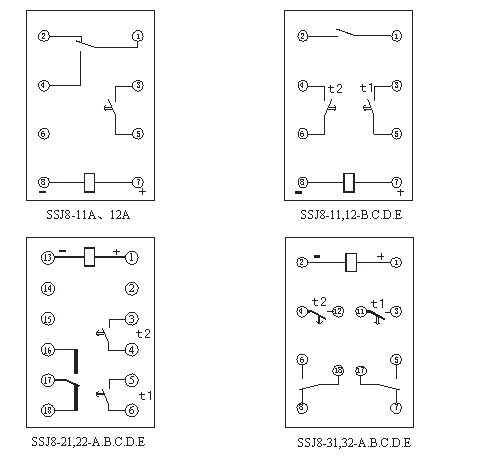

七、背后接线图

八、外形及开孔尺寸

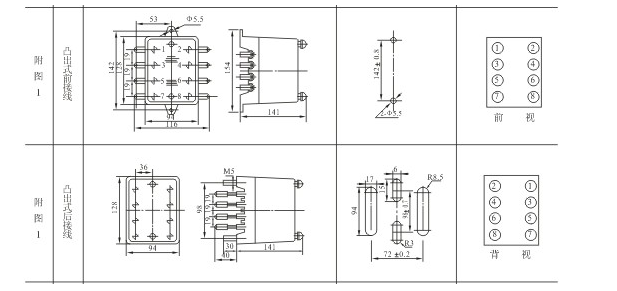

SSJ8-10采用凸出式固定结构，外形及安装开孔尺寸详见附图1。

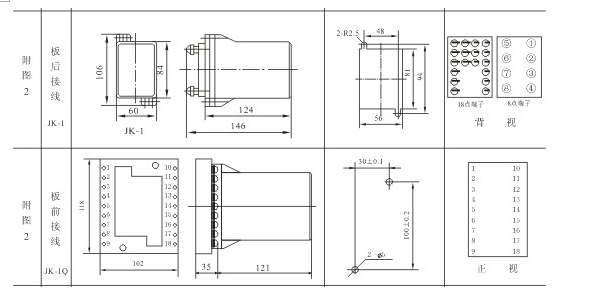

SSJ8-20采用凸出式插拔结构，外形及安装开孔尺寸详见附图2。

SSJ8-30采用嵌入式插入结构，外形及安装开孔尺寸详见附图3。
