DH-T全自动数码智能温控仪 返回列表页

           特点

⊙高精度全自动化数码液晶控温仪，超薄型外壳
⊙具有继电器输出和固态继电器或可控硅驱动功能
⊙热电偶输入可以K、E、J切换选择
⊙整机电路采用*的SMT贴片制造工艺
⊙仪表外部只有一个Fn菜单。Fn=0 为两位式控制，Fn=1-8是数码调节。Fn越小，升温速度较快，但过冲大、温度波动大。Fn加大，升温速度变缓，过冲减小、温度波动也逐渐减小
⊙设计的开关电源，宽范围电源能在80-260V电压下可靠地工作

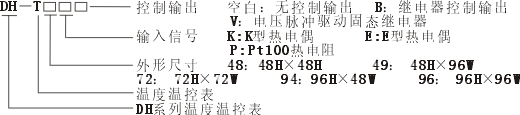

一、           型号及含义

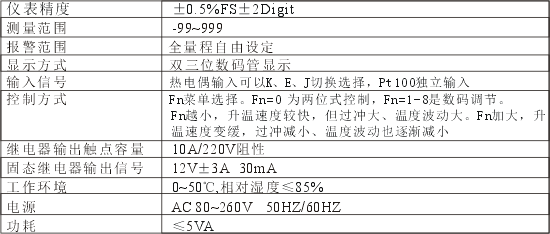

二、      技术参数

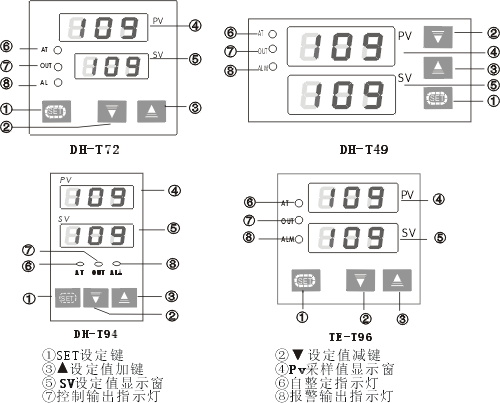

三、   仪表面板部位名称

四、        仪表操作

 1、 仪表接线正确无误。继电器输出为开关信号，触头容量10A/220V。也可以直接用来触发双向可控硅。
如果是固态继电器，可以接到SSR的接线端上，注意正负方向，不要接反了。

2、 仪表通电，显示窗显示测量温度。按SET键，显示SP（设定温度），再按SET键，显示设定值，并可以通过移位键，减键或加键来改变设定值。设定好以后再按SET键（确认）即可。

3、 进入菜单：按SET键5秒钟，显示窗显示Fn（控制方式选择），再按SET键，会出现0~8的数字,  可以通过加键或减键来选择，选好以后再按SET键确认即可。设置为0，即两位式控制。设置1~8为数码调节。可以根据不同对象设置，（出厂设置Fn=3）原则是能小尽量小。如感觉不满意可逐渐加大。非常方便。

五、    全自动数码控温仪的扩展功能

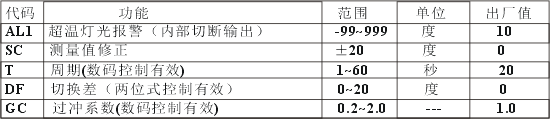

 同时按加键和减键，显示窗显示LCK（密码）。再按SET键，输入密码为6,  再按SET键将依次出现AL1、SC、T、DF、GC菜单。可以根据要求, 改变参数设置值。其中GC越大，升温越快、但过冲也加大。有的系统为了升温快，往往功率配置较大，这会造成过冲很大，可以通过GC使过冲减小，而不影响升温速度。

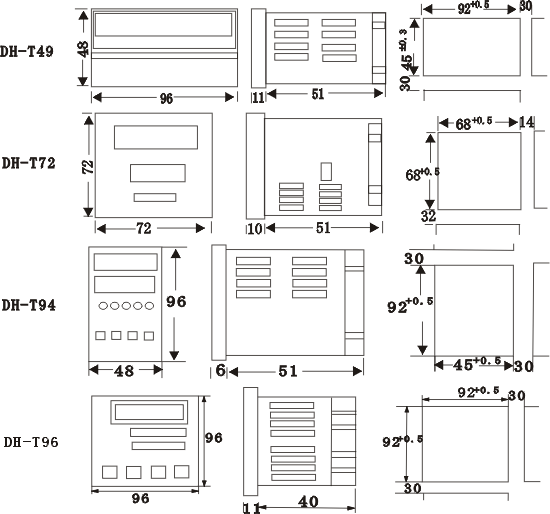

六、           外形及开孔尺寸

七、           连接图

           （此接线图仅供参考，具体接线以仪表机壳标签为准）

八、使用时注意事项

1、更多功能：要改变量程、改变分度号、选择报警方式和选择位式制冷方式等，可以向我公司或各分支机构、各经销商咨询。
注：热电偶分度号改变后，要把输入端短路，通过SC修正使仪表显示当时的环境温度。（这点非常重要）

2、本仪表的量程设置至关重要，如果升温速度太慢，可能是量程设置太大了，要把量程减小。如果温度过冲太大，可能是量程设置太小了，可以把量程适当加大。不同Fn和不同GC的控温效果见示例图。

3、仪表的接线见粘帖在仪表上的接线图为准。

4、仪表适用：本仪表主要针对数显仪表的使用范围，对一些温度变化很快的场合、或系统滞后很严重热惯性很大的场合不能适用。建议用本公司其它智能仪表。
