液环泵的工作原理是什么?
液环泵的工作原理是什么?
液环泵的叶轮和泵体是不同轴的,泵体两侧有侧盖封闭,随着叶轮的旋转,工作介质由于惯性向外运动——离开叶轮流向泵体的内表面,形成一个运动的液体圆环即液环(如图1)因此液环、叶片与泵体之间形成若干容积不同的空腔,并且各空腔随叶轮的旋转其容积将周期性的变化。在侧盖适当的位置开设吸入口和排出口,在叶片间空腔容积在逐渐增大的过程中,与吸入口相通,则可吸入气体;当空腔容积逐渐减小时,气体将压缩;叶轮旋转到适当位置后,与排气口相通,则可排出压缩气体。如此循环即可连续完成抽送气体的作用。

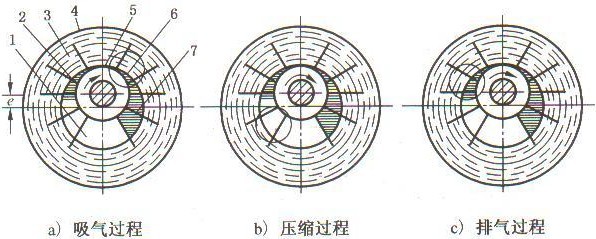

1-工作腔;2-排气口;3-液环;4-泵体;5-叶轮;
6-叶片间空腔;7-吸入口
图1 液环泵工作原理示意图
液环泵工作过程中,工作介质传递能量的过程是:在吸气过程中,工作介质在叶轮的推动下增加运动速度(因而也从叶轮那里获得动能),并从叶轮中流出,同时从吸气口吸入气体;在压缩过程中,工作介质速度下降,同时返回叶轮,压力上升,气体被压缩。可见在液环泵的整个工作过程中,工作介质起着接受来自叶轮的机械能,并将其转换为自身的液体动能,然后液体动能再转换为液体的压力能,并对气体进行压缩做功,从而zui终将液体能转换为气体的能量。
