变压器局部放电试验要求及步骤

变压器局部放电试验要求及步骤

      变压器在长期运行过程中，其内部绝缘性能下降，在严重的局部放电长期作用下，甚至造成击穿。因此，定期对电力变压器进行局部放电试验，可以检查电力变压器制造、安装、检修质量，提高电力变压运行的可靠性。

　　本作业指导规定了变压器局部放电试验的人员、设备要求、试验方法、接线原理、操作步骤和试验注意事项等内容，适用于110kV及以上电力变压器的局部放电试验。

　　本项作业需要4～6人，负责人应为工程师及以上，具有一定的变压器专业理论知识，对变压器局部放电试验具有一定经验，参加人应为技术员及以上，具有现场高压试验的经验。

　　本项试验需要频率大于100Hz的电源1套，局部放电测试仪1台。试验设备在运输时应捆绑牢固，防止碰撞。

　　2.1 试验电源

　　试验电源要求背景噪声水平应低于标准被试品规定的视在放电量的50%。

　　2.2 局部放电测试仪

　　局部放电测试仪的要求：方波发生器内阻应不大于100Ω，上升时间应小于60ns，测量仪器特性应符合国家标准规定。

　　按GB1094.3《电力变压器 第三部分 绝缘水平和绝缘试验》第11.4款和附录A及GB7354的规定。

　　被试绕组的中性点端子应接地。对于其他的独立绕组如为星形连接应将其中性点端子接地，如为三角形连接应将其一个端子接地。

　　一台三相变压器，可按照单相连接的方法逐相将电压加在线端进行试验。

　　试验原理接线图按图1-1所示，试验接线完成后检查接线的正确性。　　

图1-1 变压器局部放电试验原理接线图

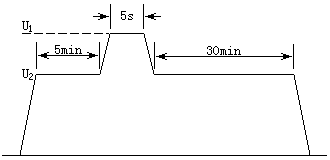

　　作业负责人检查试验接线正确，确认试验现场布置好安全围栏并无人后即可开始试验，试验按照图1-2加压程序图进行，在不大于1/3U1的电压下接通电源并增加至U1，持续5min，再增加至U2，保持5s，然后，立即将U2降低到U1，保持30min，当电压再降低到1/3U1下时方可切断电源。

图1-2 变压器局部放电试验加压程序图

　　试验过程中保持对局部放电仪的观察，若出现异常，应停止试验，对试品和被试品进行检查。试验完成后，由试验负责人对试验结果正确性进行初步确认。

　　(1) 应在所有的分级绝缘绕组的线端上进行测量。对自耦连接的一对绕组的较高电压和较低电压的线路端子，也应同时用来测量。

　　(2) 每个测量端子都应该在线端与地之间施加重复脉冲来校准，这种校准是用来在试验期间对读数的定量。

　　(3) 在变压器一个线端上测得的视在电荷量是根据经上述校准后的高的稳态重复脉冲波计算出来的。偶然出现的尖波可以忽略不计。

　　(4) 在施加电压的前后，应记录所有测量端子的背景噪声水平。背景噪声水平应低于规定的视在电荷量限值q的一半。

　　(5) 在电压升至U2及由U2再降低的过程中，应记录可能出现的起始放电电压和熄灭电压值。

　　(6) 在电压U1的*阶段中应读取并记下一个读数。在施加U1的短时间内不要求观测。

　　(7) 在电压U2的第二阶段的整个期间内，应连续地观察并按一定的时间间隔记录局部放电水平。

　　(8) 如果在上述局部放电的观测过程中，试验电压不产生突然下降，并在施加电压30min的后29min内，所有测量端子上的视在放电量的连续水平，低于规定的限值，并不表现出明显地、不断地向接近这个极限方向增长的趋势时，则试验为合格。

　　(9) 如果在一段试验内，视在电荷量的读数超过规定的限值但之后又低于这个限值，则试验不必中断可连续进行，直到在此后的30min的期间内取得可以接受的读数为止。偶然出现的较高的脉冲可忽略不计。只要不产生击穿并且不出现长时间的特别高的局部放电，则试验是非破坏性的。

　　(10) 当测量结果表明局部放电量超过标准规定或被试品有异常放电时，应停止试验，检查测量接线是否存在问题，复测试验电源背景噪声水平是否低干标准对被试品规定的视在放电量的50%，确定异常放电的原因后，重新进行试验。
