　CMOS图像传感器在许多行业中的使用规模正在显著增加。您还可以看到图像传感器设计之间的主要差异。例如，这些传感器具有不同的尺寸。事实上，相机传感器的大小被认为是决定相机整体性能和画质的最重要因素。

　现在深入讨论不同传感器尺寸的比较及其在嵌入式视觉应用中的适用范围。在比较相机传感器尺寸之前，先试着了解一下什么是CMOS传感器，以及它的尺寸是如何测量的。

　一、什么是CMOS传感器？

　CMOS(互补金属氧化物半导体)是一种用于捕获光线并将其转换为电信号的数字设备。每个像素有一个光电二极管和一个晶体管开关。当光线照射到一个像素时，它将产生与其强度成比例的电压。电压在像素处被直接采样。每个像素都有一个放大器，可以单独放大像素信号，如下图所示。

嵌入式相机CMOS传感器尺寸是多少，CMOS传感器尺寸的比较方式？(图1)

　二、相机尺寸是什么意思？如何衡量？

　CMOS传感器通常由其物理尺寸来。CMOS传感器的尺寸决定了传感器的集光面积。传感器的大小由分辨率和像素大小决定。您可能知道，传感器的尺寸通常以英寸为单位。图像格式有时被称为传感器尺寸或光学格式。光学格式的值是传感器对角线长度的近似值乘以3/2。

　光学格式=(3/2)*传感器对角线

　三、CMOS传感器尺寸比较

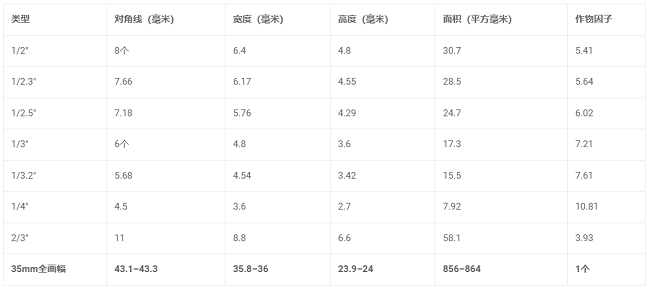

　下表显示了不同传感器尺寸和相应切割系数的比较:

嵌入式相机CMOS传感器尺寸是多少，CMOS传感器尺寸的比较方式？(图2)

　裁切系数与相机传感器尺寸与35毫米胶片画幅的比率有关。

　裁剪系数=对角线35mm/对角线传感器
