1. 概述

ARCM500 系列智慧用电在线监控装置是针对 0.4kV 以下的 TT、TN 系统设计的智能电力装置，具有单、三相交流电测量、四象限电能计量、开关量输入、继电器输出功能，以及 RS485 通讯和以太网通讯功能，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。

产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑监控装置预防监控、系统绝缘老化预估等的理想选择。同时将原有 RS485 通讯升级为以太网通讯，解决了现场布线难的问题。作为一种先进的智能化、数字化的采集元件，该智能装置已广泛应用于各种控制系统、SCADA 系统和能源管理系统。

2. 产品型号

3.技术参数

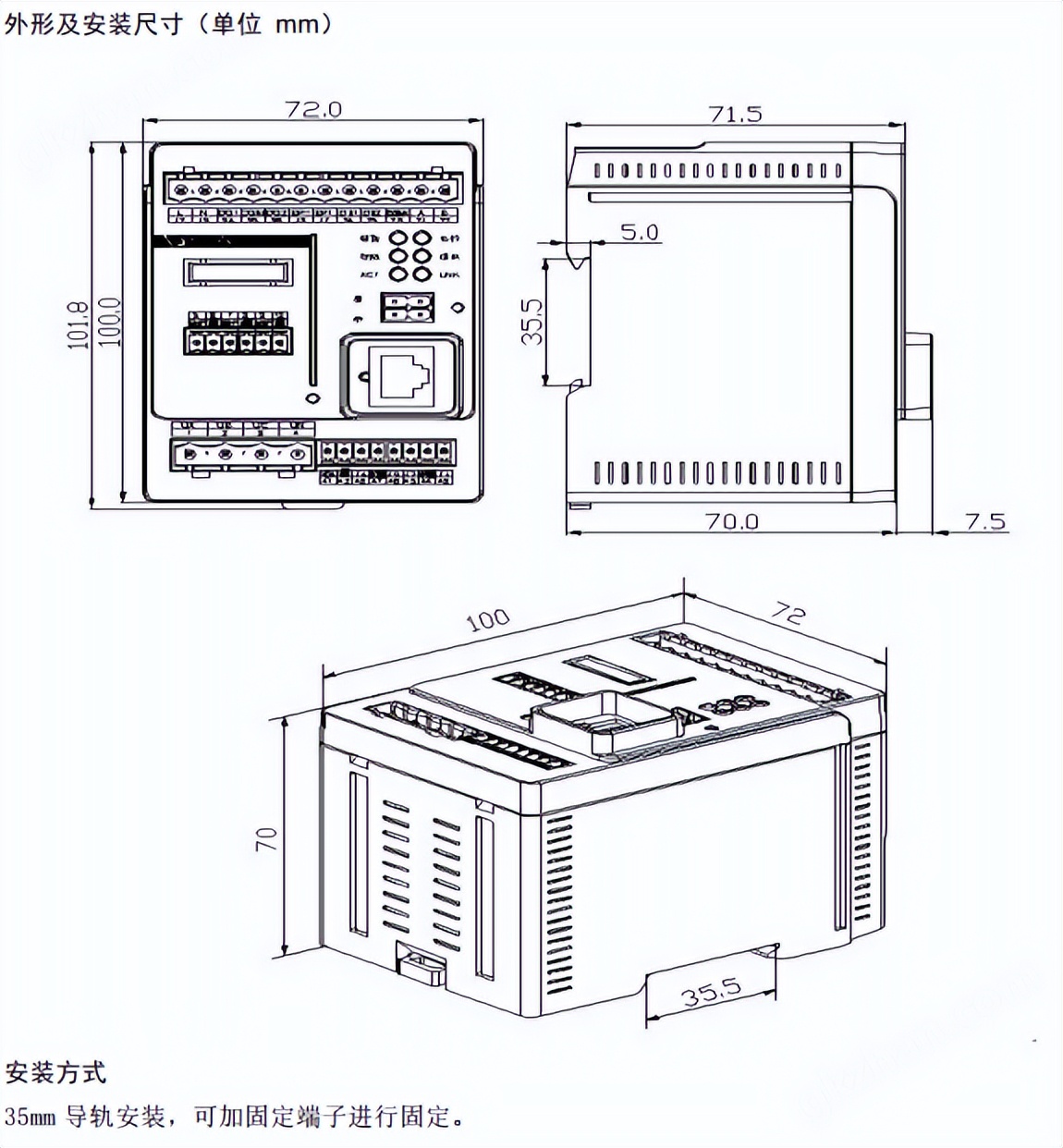

4.安装接线

注：

●运行指示灯（绿色）：仪表处于正常运行时，指示灯闪烁，闪烁频率大约为一秒一次；

●通讯指示灯（绿色）：仪表处于通讯状态时，指示灯闪烁；

●报警指示灯（红色）：仪表处于报警状态时，指示灯常亮；

●故障指示灯（橙色）：仪表处于故障时，故障指示灯常亮(故障为外部线路故障，而不是仪表本身的 故障）；

●LNK 指示灯（绿色）：长亮（已连接到网络），熄灭（未连接网络）；

●ACT 指示灯（橙色）：闪烁（有数据交互），熄灭（无数据交互）

剩余电流监测 在线监测配电线路的剩余电流，当超过剩余电流报警设定值时，且持续时间超过延时设定值后，执行 报警的操作。可以根据线路正常漏电流的大小设定报警设定值 I△n，在该值的设置上应遵循不小于被保护 电气线路正常泄漏电流最大值的两倍，且不大于 1000mA。对装设二级或多级剩余电流保护的场所，上一级 的剩余电流报警设定值必须大于下一级的剩余电流报警设定值；并且上一级的延时要大于下一级的延时。

保护方式：剩余电流保护方式可以设置为关闭、打开两种模式。在保护打开模式下，当检测到剩余电 流值超过报警值时，报警 LED 灯常亮，达到动作延时后触发动作。若在延时过程中，若剩余电流值小于报 警值，延时清零，不会动作。 出厂默认剩余电流报警设定值为 300mA，动作延时时间为 10.0S，保护方式为关闭。

温度保护通过温度传感器监测配电箱、线缆或线缆连接处的温度，超过温度报警设定值时，延时一定时间，执 行报警或者断开断路器的操作。温度传感器的安装必须固定稳定，防止跌落造成线路短路。

保护方式：温度保护模式可以设置为关闭、打开两种模式。关闭模式下只检测温度值，无保护动作。 保护打开时，当检测到温度值超过动作设定值时延时，达到动作延时后触发动作。在延时过程中，若温度 值下降到报警设定值以下时，延时清零，不会动作。 出厂默认温度报警设定值是 60℃，动作延时时间为 1.0S，保护方式为打开。

过流保护 通过电流采样电路测量三相电流的真有效值，当测量值超过过流报警设定值，延时一定时间，执行报 警或者断开断路器的操作。保护方式：过流保护可以设置为关闭、打开三种模式。关闭模式下只检测电流值，无保护动作。模式 设置为打开时，检测到电流值超过动作设定值后进行延时，达到动作延时后触发保护动作。电流保护值为 二次侧的电流值。 出厂默认过流保护动作设定值为 60.0%，延时时间为 5.0S，保护方式为打开。

过压保护 装置实时监测进线电压，当进线电压超过过压动作设定值后，延时一定时间，执行报警或者断开断路 器的操作。保护方式：过压的保护模式可以设置为关闭、打开两种模式，关闭模式不对电压进行过压保护。模式 设置为打开时，检测到电压值超过动作设定值后进行延时，达到动作延时后触发保护动作。 出厂默认过压保护动作设定值为 110.0%，延时时间为 5.0S，保护方式为关闭。

欠压保护 装置实时监测进线电压，当进线电压低于过压动作设定值后，延时一定时间，执行报警或者断开断路 器的操作。保护方式：欠压的保护模式可以设置为关闭、打开两种模式，关闭模式不对欠压进行欠压保护。模式 设置为打开时，检测到电压值低于动作设定值后进行延时，达到动作延时后触发保护动作。 出厂默认欠压保护动作设定值为 80.0%，延时时间为 5.0S，保护方式为关闭。

报警复位（解除报警） 当发生报警时，可通过按键复位继电器的输出状态；如果在进行复位操作后未排除报警故障，装置将 再次进入故障报警或脱扣状态。

集中监控 集中监控计算机通过 RS485，接受现场采集信号，发出报警信号及控制指令，及时断开故障线路。采 用 Modbus-RTU 协议通讯，通讯距离为 0.5 公里。
