蔡司三坐标搭载 GEAR PRO 模块齿轮全参数测量指南

　核心条件：在 Calypso 软件中开通GEAR PRO 齿轮专业模块，搭配扫描测头(VAST/XXT)，选配第四轴旋转台可大幅提升效率，昆山友硕代理的全系蔡司三坐标(DuraMax、CONTURA、SPECTRUM、PRISMO、MMZ T)均支持齿轮检测蔡司大中华...。

　　蔡司SPECTRUM三坐标

　　一、可测量齿轮类型(全覆盖主流传动件)

　　圆柱齿轮：直齿、斜齿、内齿 / 外渐开线齿轮、修正鼓形齿

　　锥齿轮(伞齿)、蜗轮蜗杆、压缩机转子、齿轮滚刀

　　渐开线花键、矩形花键、扇形局部齿轮(专用齿轮中心无法测)

　　微型小模数齿轮、大型重载齿轮(大外径 3m、承重 16t)ZEISS二、可完整检测的齿轮精度参数(符合 ISO/GB/DIN/AGMA 标准)

　　1. 齿面核心精度(齿轮等级判定关键)

　　齿形偏差 Fa、ffa、fHa(渐开线轮廓误差、压力角误差)

　　齿向偏差 Fb、ffb、fHb(螺旋线、螺旋角误差)

　　齿距：单齿距 fp、累积齿距 Fp、跨齿累积 Fpk

　　2. 几何尺寸参数

　　模数、压力角、螺旋角、齿顶圆、齿根圆、分度圆、齿宽

　　公法线 Wk、跨棒距 M 值、齿厚、侧隙

　　3. 形位与跳动

　　齿圈径向跳动 Fr、端面跳动、内孔 / 外圆同轴度、基准平面度

　　4. 优势：一次装夹全检测

　　齿轮 + 安装基准(内孔、端面、键槽)同步测量，不用多次上下料，适合壳体集成齿轮、扇形异形齿轮，弥补专用齿轮测量中心只能测齿面、无法测装配基准的短板。

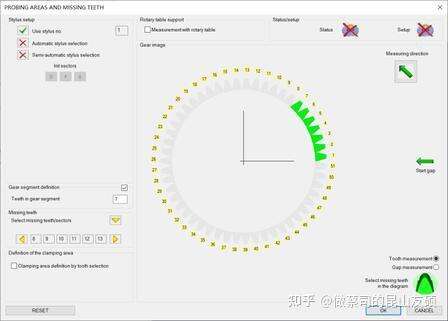

　　GEAR PRO软件齿轮测量界面

　　三、两种测量配置方案

　　方案 1：无旋转台(基础方案，星形测针)

　　适用：小批量、扇形 / 局部齿轮、无法上转台的异形件

　　缺点：每齿手动切换测头角度，效率偏低

　　方案 2：搭配第四轴旋转台(推荐量产)

　　四轴联动全自动，齿轮一次找正后自动旋转遍历全部齿

　　测头角度无需频繁切换，批量检测效率提升 50% 以上

　　DuraMax RT、CONTURA、MMZ 系列均可加装转台卡盘工装

　　四、适用场景对比(三坐标 vs 专用齿轮测量中心)

　　蔡司三坐标优势

　　一机多用：齿轮 + 壳体、轴、孔位、形位公差全部通用，不用单独采购百万级专用齿轮机，降低设备投入

　　复杂异形件：扇形齿轮、带安装法兰 / 多基准集成齿轮、深孔内齿均可测

　　大尺寸重型齿轮(风电、减速机大模数齿轮)适配性更强

　　短板

　　纯大批量、仅需检测齿形齿距的标准小型齿轮，专用齿轮中心速度更快;超微小模数(m<0.2)需搭配微型测针。

　　五、行业典型应用

　　新能源汽车电驱齿轮、机器人谐波 / 行星齿轮、航空发动机齿轮、风电重载齿轮、变速箱齿轮、压缩机转子、模具齿模检测。

　　简单总结：只要加装 GEAR PRO 软件模块，蔡司任意型号三坐标都能完成全套齿轮精度检测，兼顾齿面精度与零件整体几何尺寸，是多品种、复杂齿轮柔性检测优方案。
