IPX56 淋雨试验箱产品详情

【资料简介】

IPX56 淋雨试验箱产品详情

一、设备概述

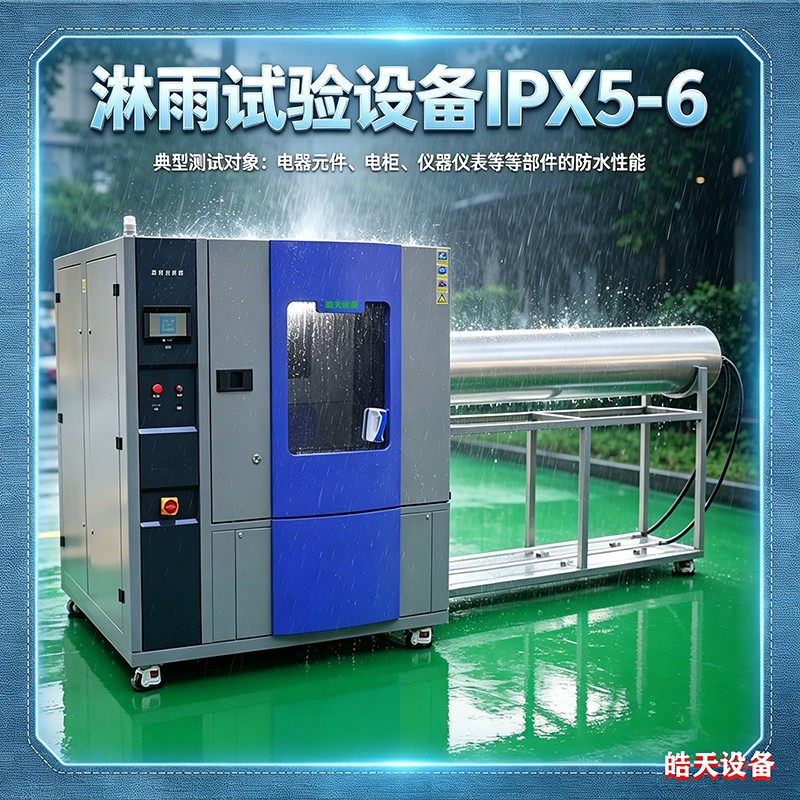

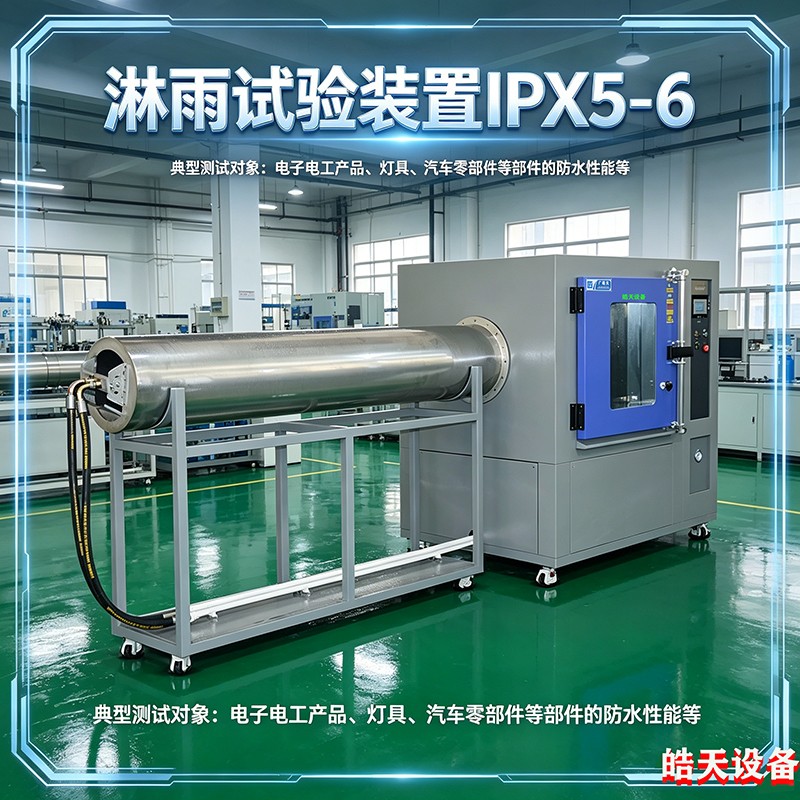

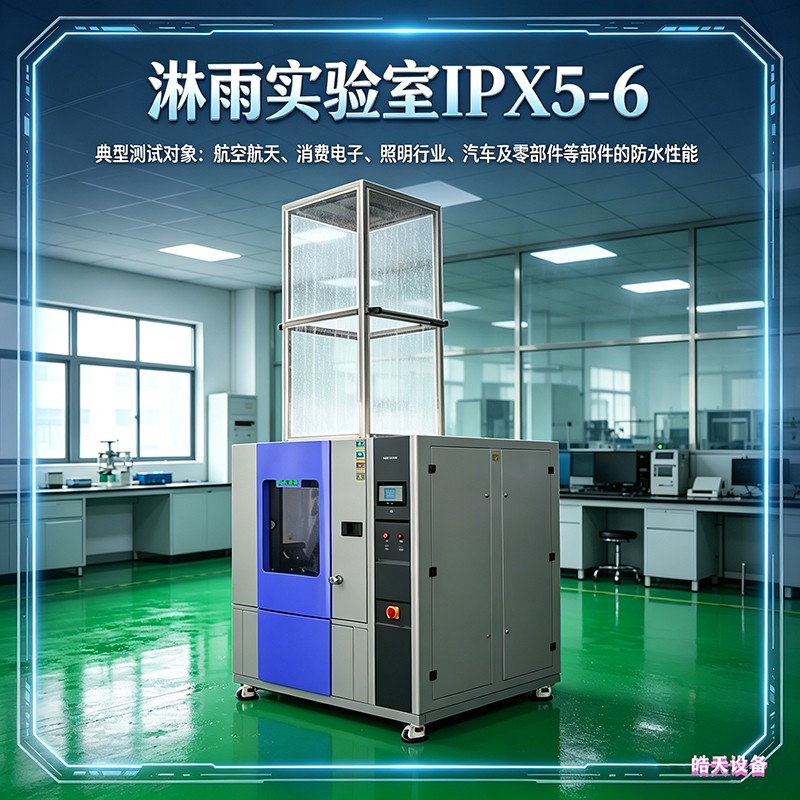

IPX56淋雨试验箱（也称喷水试验装置）是用于评估电工电子设备外壳防水性能的检测设备。该设备依据GB/T 4208及IEC 60529标准设计制造，适用于IPX5（喷水）和IPX6（强力喷水）两个防水等级的测试。

设备主要用于模拟产品在运输、贮存或使用期间可能遭遇的冲水环境，包括大暴雨、风吹大雨、洒水系统、车轮溅水、冲水或猛烈海浪等场景，用以验证产品外壳的密封性能。

二、测试标准

本设备遵循以下标准执行：

GB/T 4208-2017 / IEC 60529:2013 外壳防护等级（IP代码）

等级	测试方法	水流量	喷嘴内径	试验时间
IPX5	喷水试验	12.5 L/min ± 5%	6.3 mm	不少于3 min
IPX6	强力喷水试验	100 L/min ± 5%	12.5 mm	不少于3 min

标准测试条件：

喷嘴距离样品：2.5 m～3 m

水流冲击压力：按规定水流量调节，IPX5对应水压力约30 kPa，IPX6对应水压力约100 kPa

三、设备结构与组成

1. 箱体结构

外壁材料：1.2 mm冷轧板烤漆

内壁及水箱材料：SUS304不锈钢板，耐腐蚀性能稳定

观察窗：导电膜发热钢化耐热中空玻璃，配备专用雨刮，便于实时观察测试状态

箱门密封：耐温硅橡胶密封条，具有良好的防水密封性能

底部安装福马轮，可移动并可固定位置

2. 喷淋系统

由水泵、水压表、固定式喷管支架组成

配备IPX5专用喷嘴（φ6.3 mm）和IPX6专用喷嘴（φ12.5 mm）各1个

喷嘴为可拆卸设计，配有堵头，便于清洁维护

喷水管采用304不锈钢无缝管

3. 样品转台

材质：SUS304不锈钢，耐腐蚀

直径：φ500 mm～φ600 mm（依型号配置）

承重：≤50 kg

转速：1 rpm～7 rpm可调，可实现多方向喷水覆盖

转台带有样口固定攻牙孔位，便于固定测试样品

4. 水路系统

配备水箱，容积依配置而定

水循环系统可循环用水，降低水资源消耗

水泵出水口安装流量计和压力表，用于显示和调节测试参数

设有高、低水位报警监测功能，防止水泵缺水运行

5. 控制系统

触摸屏人机界面，用于设置IPX5/IPX6测试参数、控制试验条件

可设置喷水持续时间（3 min、10 min、30 min或自定义）

可设置运行时间（1 min～9999 min可调）

配备RS232通讯接口，支持数据导出

配有急停按键，用于紧急情况下设备停止

四、主要技术参数

参数项目	技术指标
IPX5喷水流量	12.5 L/min ± 0.625 L/min
IPX6喷水流量	100 L/min ± 5 L/min
IPX5喷嘴内径	6.3 mm
IPX6喷嘴内径	12.5 mm
喷水压力	30～150 kPa（按流量调节）
喷水距离	2.5 m～3 m
喷水持续时间	3 min～9999 min 可调
转台直径	φ500 mm～φ600 mm
转台承重	≤50 kg
转台转速	1 rpm～7 rpm 可调
控制方式	触摸屏控制系统
电源	AC380V / 2.5 kW
试验用水	RO纯净水（建议）

注：以上技术参数为标准配置数据，具体以产品规格书为准。

五、适用行业与产品

本设备适用于以下产品和行业的防水性能测试-：

电工电子产品：各类电气设备、控制柜、传感器

汽车工业：汽车灯具、雨刷、防水条带、机车仪表、车载电子设备外壳

照明行业：户外灯具、LED灯具、路灯、信号灯

通信设备：5G基站设备、户外机柜、天线

新能源行业：充电桩、电池包、储能柜

军工航天：导航系统、雷达设备、航天工业耐雨试验

家用电器：户外使用的电器产品

医疗器械：便携式监护仪等需防水处理的设备

六、产品特点

1. 符合标准设计

喷水流量与喷嘴孔径严格符合GB/T 4208及IEC 60529标准要求。IPX5与IPX6采用独立喷嘴，测试切换简便。

2. 全不锈钢材质

与水流接触的部件（水箱、喷水管、转台）均采用SUS304不锈钢材质，耐腐蚀性能好，适用于长期潮湿工作环境。

3. 可视化设计

箱体设有大型钢化玻璃观察窗并配备雨刮，可在测试过程中观察样品状态，无需中断试验。

4. 循环用水系统

配备水箱及水循环系统，测试用水可循环使用，降低用水消耗。

5. 触摸屏控制

采用触摸屏控制系统，测试参数设置直观，运行状态实时显示，便于操作人员掌握试验进程。

6. 安全保护功能

高低水位报警，防止水泵空转

急停按键，紧急情况一键停止

防水密封门条，防止测试过程中泄漏

七、售后服务

设备安装调试及操作培训

定期回访与维护指导

质保期内免费维修

终身技术支持

注：具体售后服务内容以合同约定为准。

八、订购说明

本设备可根据客户测试需求进行尺寸及配置的定制，如需更详细的技术方案或报价，请联系客服获取。
