液位计是我公司在长期生产板管式液位计基础上采用发展起来的内浮子式液位计,由于其承压零件均使用不锈钢材料,在结构上减少了密封结合面，故仪表的安全性、可靠性得到提高。液位显示清晰醒目。

储罐侧装磁翻板液位计简单：

液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优秀的可靠性和抗腐蚀性。

储罐侧装磁翻板液位计原理：

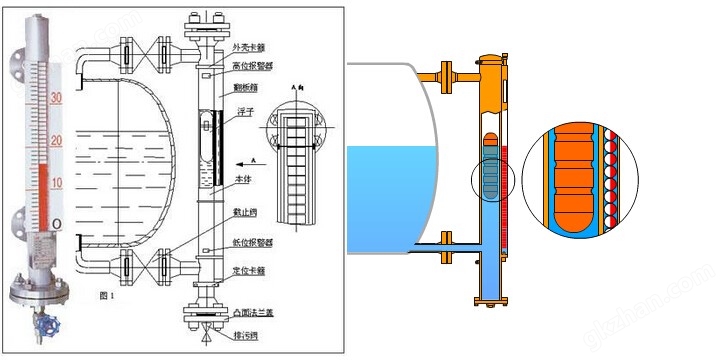

液位计由本体（由上、下导管组成），翻板箱（由红、白双色磁性小翻板组成），浮子（由磁体、顶杆、浮筒组成）等组成，工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本外的翻板翻动并用红，白颜色来指示液位高度。

储罐侧装磁翻板液位计特点

结构坚固，耐温、防腐、抗震。

指示清晰，观察方便。

标准两线制4-20mA电流远传，抗干扰，通用性强。

活套法兰结构，易安装。

变送、显示功能一体，使用更方便。

储罐侧装磁翻板液位计型号参数：

1、测量范围（上下法兰中心距）：L=500-6000mm,超6000mm可特殊订货；
2、指示误差：±10mm；
3、工作压力：普通型：≤6.3MPA ， 高压型：6.3-16MPA；
4、介质温度：普通型：≤150度 ，    高温型：150-450度；
5、介质密度：≥0.45g/m3 ；
6、密度差：≥0.15g/m3（测界面）；
7、接液材质：标准1Cr18Ni9Ti   根据被测介质化学性质的不同，可选用304、316、316L、316Ti、317、317L、S2205、Ti等不同牌号的不锈钢制造，以达到防腐的目的；
8、连接法兰规格：DN20、DN25、特殊规格需定做。
