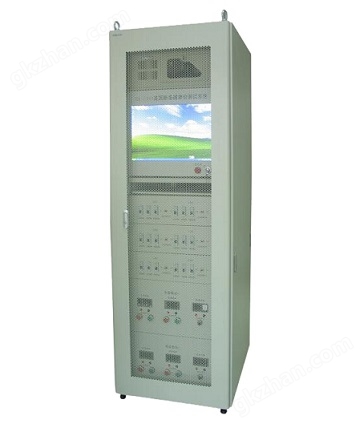

FT-Ⅱ断路器终检测试系统

   该测试系统是我公司自主研发和设计生产的集性能和技术优化于一体的智能化检测设备，具备了出厂终检试验所要求的全部测试，通过一套完整的综合数据管理系统完成各项测试过程的检测、记录和存档。

    系统包括：回路电阻测试、二次回路耐压测试、操作试验功能、二次接线检查功能。

    系统采用直流降压法可同时进行三相的高压开关回路电阻和电器的接触电阻测试，并自动判断测试结果是否符合要求。通过出厂型号和基本参数设置后，界面可显示断路器三相测试结果，并可依据型号编号进行历史查询。

  二次回路耐压测试

    二次耐压测试采用全自动交/直流耐压测试仪。该仪器配RS-232计算机接口，可通过软件设置输出电压，测试报警值，测试时间等参数，具有多种自动测试功能。该测试仪高压输出准确度高（优于2%），漏电流测试精度高（优于2%）。

 操作试验功能

    该功能可依据其全型号数据库的技术参数或现场输入的技术参数，自动地对断路器进行各种电压下的操作功能测试，以判断断路器的各项性能指标是否合格。

主要功能有：

l 防跳试验、闭锁试验、过流测试；

l 分、合闸线圈额定电压下自动重合闸测试(O-0.3s-CO-180s-CO)；

l 分、合闸线圈过电压 (分110%; 合110%)测试；

l 分闸线圈低电压（AC85%；DC65%）测试；

l 合闸线圈低电压（AC85%；DC85%）测试；

l 分闸线圈30%电压下不分闸测试；

l 合闸线圈30%电压下不合闸测试；

l 欠压脱扣器额定电压下不分闸测试；

l 欠压脱扣器低电压（65%）不分闸测试；

l 欠压脱扣器35%电压下分闸测试；

l 欠压脱扣器85%电压下合闸测试；

  二次接线检查功能

    系统可对断路器的各种试验位置、工作位置和合分闸状态下的各节点接线关系进行检测，实时给出详细的错误报告信息。

程序不断地扫描58个连接器引脚的接线关系，并能够检测出线路的阻性、感性或容性连接性质，然后与选定型号的断路器相应的工作方式的接线数据进行比较，对不一致的给出错误信息提示。 包括：型号数据中应该连通的，没有连通；型号数据中不该连通的，发生连通。此外，还具备方便灵活的探针测试功能 。
