HAST试验箱在芯片可靠性测试中的应用方案

【资料简介】

HAST试验箱在芯片可靠性测试中的应用方案

HAST（高加速温湿度应力测试）是评估芯片封装耐湿性、抗腐蚀能力及整体可靠性的常用方法。本方案提供一套标准化的测试流程，适用于芯片设计、封装制造及质量验证环节。

---



【试验目的】

验证芯片在高温、高湿、高压环境下的耐受能力，评估封装材料的密封性与防潮性能

暴露可能出现的失效模式，如金属化腐蚀、电化学迁移、塑封料分层或引线键合点开裂

确定芯片是否满足相关可靠性寿命要求（如消费电子、工业控制或车规等级）

【实验/设备条件】

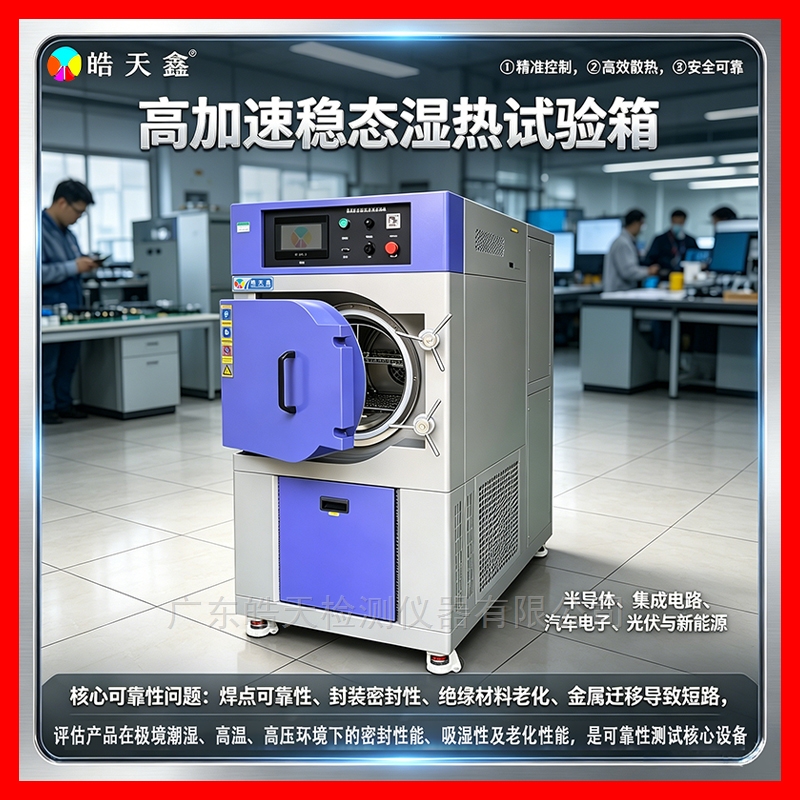

HAST试验箱：具备温度、相对湿度及压力闭环控制功能，工作压力范围 0.2～0.3 MPa（压力），温度范围 105～150 ℃，湿度范围 75%～100% RH。设备应满足 JEDEC JESD22-A110 标准要求。

测试载板与夹具：适用于被测芯片封装形式（如 QFP、BGA、SOP 等），支持偏压加载（可选）。

电性测试仪器：数字万用表、半导体参数分析仪或自动测试机（ATE），用于测试样品电性参数。

外观检查设备：光学显微镜（20×～200×）、扫描声学显微镜（CSAM，用于分层检测）。

环境及辅助设备：实验室环境温度 25±3 ℃、相对湿度 ≤60%；烘箱（125 ℃ 烘烤用）；异丙醇、防静电工具等。

【试验样品】

待测芯片：封装形式为塑封 QFP 或 BGA，数量不少于 25 颗（可按标准或客户要求增加至 77 颗或 112 颗）。

样品要求：外观完整、无机械损伤，经初始电性测试确认功能与关键参数合格。记录样品批次、封装日期、初始电测数据。

【试验步骤】

样品准备与初测
对试验样品进行外观检查，剔除有物理缺陷的芯片。在常温下完成初始电性测试，记录功能、漏电流、引脚开路/短路等数据。

清洁与干燥
使用异丙醇轻拭芯片表面，去除可能的污染物。将所有样品放入 125 ℃ 烘箱中烘烤 24 小时，去除封装内部残余湿气。

安装与偏压设置（可选）
将芯片焊接或安装至测试载板上，确保电气接触良好。若进行偏压 HAST，按芯片额定电压设置电源（通常为额定电压的 1.0～1.2 倍），并正确连接各引脚的偏压电路。

装载至 HAST 试验箱
将载板平稳放入试验箱内腔，连接偏压线缆（如有），关闭箱门并确认密封。

设定试验条件并启动
依据测试要求设定温度、相对湿度、压力及时间。典型条件如下文【试验条件】所述。启动程序，试验过程中每 12 小时记录一次温湿度与压力值，确保参数稳定。

试验运行
持续运行至设定时间。期间避免开门或中断。

测试后处理
试验结束后，设备自然冷却至接近常温常压（降温降压时间通常约 1 小时），然后打开箱门取出样品。避免快速降压引起水汽凝结。

后测与失效判定
将样品在室温下稳定 1～2 小时。先用光学显微镜检查引脚、塑封体表面是否存在腐蚀、裂纹或鼓泡。再次进行电性测试（同一测试条件及流程），将结果与初始数据对比，计算参数变化率。
对电性失效的样品使用 CSAM 检查是否有内部分层，或采用 SEM/EDS 分析腐蚀产物。

【试验条件】

参数	典型条件	可调范围 / 备注
温度	130 ℃ ± 2 ℃	110 ℃～130 ℃，可根据加速因子及标准调整
相对湿度	85% RH ± 5% RH	无偏压时可放宽至 85% RH； 部分标准要求 85% RH
压力（绝→对压力）	0.23 MPa（约 33 psig）	与 130 ℃/85% RH 对应的饱和蒸汽压
试验时间	96 小时	常见时长；车规级可用 168 小时或更长
偏压条件（可选）	VDD = 额定电压；I/O 接地或高阻	无偏压时仅评估封装与材料的耐湿性

注：用户可根据芯片实际应用场景（如消费级、工业级、车规级）及参考标准（JEDEC、IEC 60749）适当调整上述条件。

【实验结果/结论】

以某批次 QFP 封装 MCU 芯片为例，按照 130 ℃ / 85% RH / 0.23 MPa / 96 小时（无偏压）条件测试 25 颗样品：

外观检查：
20%（5/25）芯片引脚表面出现轻微氧化点，但无腐蚀剥落；CSAM 扫描显示 2 个样品存在塑封料与引线框架界面轻微分层（分层区域 ≤ 15% 总面积）。

电性测试：
23 个样品功能正常，漏电流变化率在初始值的 ±20% 范围内，满足规格书要求；2 个样品出现信号引脚对地漏电流大幅上升（>10 倍初始值），判定为失效。

结论：
该批次芯片总体通过率为 92%（23/25）。失效模式为引线键合点周围金属腐蚀，与封装填充料在高压湿环境下的阻水性能不足相关。建议选用更高等级的塑封料或增加钝化层工艺，并对同批次产品加严筛选。
本方案提供的测试流程及条件可重复用于芯片耐湿可靠性验证，用户可依据自身合格判据（如漏电流变化率≤50%或零失效）进行质量判定。

---



备注：以上结果仅为示例，仅供参考，实际测试结论以具体试验数据为准。建议用户在实施 HAST 测试前，明确合格判据并与相关标准对标。
